Стали для пресс-форм: виды, характеристики и выбор материала

Пресс-форма — это сердце любого литьевого производства. От того, насколько грамотно подобран материал для её изготовления, напрямую зависит точность геометрии готовых изделий, ресурс оснастки, стоимость эксплуатации и в конечном счёте рентабельность всего производственного процесса. Именно поэтому вопрос о том, из какой стали сделана пресс-форма, никогда не является второстепенным — это стратегическое решение, которое принимается ещё на этапе проектирования и закладывает фундамент под весь жизненный цикл изделия.

Компания «Металл-Сплит» из Санкт-Петербурга специализируется на производстве высокоточных пресс-форм уже более десяти лет. За эти годы наши инженеры и технологи накопили обширный практический опыт работы с различными марками инструментальных и специальных сталей, научились подбирать оптимальные материалы под конкретные задачи заказчика, учитывая тип литьевого процесса, серийность, требования к поверхности и бюджетные ограничения. В этой статье мы подробно расскажем о том, какие стали используются при изготовлении пресс-форм, в чём их ключевые отличия, где они применяются и как правильно сделать выбор.

Если вы ищете надёжного производителя пресс-форм в России, компания «Металл-Сплит» готова взяться за проект любой сложности и обеспечить доставку готовой оснастки в любую точку Российской Федерации — от Калининграда до Владивостока.

Что такое пресс-форма и из чего она состоит

Прежде чем говорить о сталях, важно понять, что представляет собой сама пресс-форма как изделие. Это технологическая оснастка, внутри которой формируется готовая деталь — путём литья пластмассы под давлением, литья металла, резины или других материалов. Пресс-форма состоит из множества функциональных компонентов, каждый из которых испытывает различные механические, термические и химические нагрузки, а значит, требует индивидуального подхода к выбору материала.

Основные рабочие элементы пресс-формы — это матрица и пуансон, формирующие полость детали. Именно эти части испытывают наибольшие нагрузки: давление расплава, перепады температур, воздействие агрессивных компонентов пластика, абразивный износ. Помимо них, в состав пресс-формы входят плиты крепления, направляющие колонки и втулки, выталкивающие системы, системы охлаждения, литниковые и разводящие каналы, вставки с поднутрениями, знаки для формирования резьб и отверстий.

Каждый из этих элементов обрабатывается с высочайшей точностью. Допуски на рабочие поверхности матриц и пуансонов составляют в лучших случаях единицы микрометров. Шероховатость полирующих поверхностей доходит до Ra 0,02 мкм — это буквально зеркало. Именно такой уровень обработки обеспечивает компания «Металл-Сплит» благодаря современному фрезерному и электроэрозионному оборудованию с ЧПУ.

Инструментальные стали: основа пресс-форм для литья пластмасс

Самая популярная группа материалов для изготовления пресс-форм под литьё термопластов — это легированные инструментальные стали, прошедшие специальную термообработку. Они отличаются высокой твёрдостью, хорошей полируемостью, стабильностью размеров при нагреве и достаточной вязкостью, чтобы выдерживать ударные нагрузки при смыкании формы.

Сталь P20 (аналог 40ХНМ, DIN 1.2311)

Сталь марки P20 — безусловный лидер среди материалов для пресс-форм среднего и крупного габарита, рассчитанных на производство от 500 000 до 1 000 000 циклов. Этот материал поставляется в предварительно улучшенном состоянии с твёрдостью 28–34 HRC, что позволяет приступать к механической обработке сразу после получения заготовки — без дополнительной термообработки.

Химический состав стали P20 включает около 0,35–0,45% углерода, до 1,9% хрома, 1,5–2% никеля и 0,15–0,25% молибдена. Такое сочетание легирующих элементов обеспечивает хорошую прокаливаемость по всему сечению даже массивных блоков толщиной до 400 мм и более, а также высокую вязкость и устойчивость к растрескиванию.

Одним из главных достоинств P20 является превосходная полируемость. Поверхность матриц из этой стали можно довести до зеркального блеска с шероховатостью Ra 0,02–0,04 мкм, что особенно важно для производства оптически прозрачных деталей, декоративных изделий и элементов с высокими требованиями к качеству поверхности. Полировка P20 не требует специального инструмента и достигается стандартными абразивными пастами.

Компания «Металл-Сплит» широко использует P20 для изготовления пресс-форм под литьё корпусных деталей бытовой техники, автомобильных интерьерных компонентов, упаковки, крупных технических деталей из полипропилена, ABS-пластика и нейлона. Стоимость изготовления пресс-формы из стали P20 в нашей компании начинается от 80 000 рублей для небольших одногнёздных форм простой конструкции и может достигать нескольких миллионов рублей для многогнёздных форм со сложной геометрией.

Сталь H13 (аналог 4Х5МФС, DIN 1.2344)

Если P20 является «рабочей лошадкой» отрасли, то H13 — это сталь для особо ответственных применений, где требуется повышенная теплостойкость и твёрдость. Эта сталь относится к классу горячеработающих инструментальных сталей и демонстрирует исключительные характеристики при работе с материалами, переработка которых сопровождается высокими температурами или выделением агрессивных компонентов.

H13 содержит около 0,38–0,42% углерода, 5% хрома, до 1,5% молибдена и около 1% ванадия. Благодаря такому легированию сталь сохраняет высокую твёрдость и прочность при рабочих температурах до 550–600°C, что делает её незаменимой в пресс-формах для литья под давлением алюминиевых и цинковых сплавов, а также для форм, работающих с абразивонаполненными пластиками — стекловолокном, минеральными наполнителями.

После термообработки (закалка + двойной отпуск) твёрдость H13 составляет 44–52 HRC в зависимости от режима. Это значительно выше, чем у P20, что обеспечивает существенно больший ресурс при работе в тяжёлых условиях. Стойкость к термической усталости — ещё одно выдающееся качество этой стали. Там, где матрицы из менее легированных материалов покрываются сеткой разгарных трещин после нескольких сотен тысяч циклов, H13 сохраняет целостность рабочей поверхности значительно дольше.

В «Металл-Сплит» H13 применяется при изготовлении форм для литья алюминия и цинка под давлением, для высоконагруженных вставок в пластиковые пресс-формы, для оснастки под горячеканальное литьё. Начальная стоимость формы из H13 выше, чем из P20, и стартует от 120 000–150 000 рублей, поскольку обработка более твёрдого материала требует больше машинного времени и более дорогостоящего инструмента. Однако этот аванс с лихвой окупается значительно большим ресурсом оснастки.

Сталь 2083 (аналог 40Х13, DIN 1.2083)

Для производства пресс-форм, работающих с химически агрессивными расплавами — ПВХ, поликарбонатом с антипиренами, фторполимерами — применяют нержавеющие инструментальные стали типа 2083 или её аналоги. Высокое содержание хрома (около 13%) обеспечивает стойкость к коррозионному воздействию выделяемых при переработке кислот и хлора.

Эта сталь также отличается хорошей полируемостью и применяется там, где необходимо сочетание коррозионной стойкости с высоким качеством поверхности. Её используют при изготовлении медицинских изделий, оптики, деталей для пищевой промышленности. После закалки и отпуска твёрдость 2083 составляет 48–52 HRC, что обеспечивает хорошую износостойкость.

Быстрорежущие и высокотвёрдые стали для специальных вставок

Помимо основных материалов корпуса пресс-формы, отдельные её компоненты — знаки, тонкостенные вставки, элементы с поднутрениями — нередко изготавливаются из более твёрдых материалов, способных выдерживать точечные нагрузки.

Сталь марки D2 (аналог Х12МФ, DIN 1.2379) с содержанием хрома около 12% и углерода до 1,55% после термообработки приобретает твёрдость 58–62 HRC. Этот материал применяется для вставок в зонах наибольшего истирания — в литниковых втулках, в элементах с тонкими рёбрами, в знаках для формирования резьб. Исключительная износостойкость D2 делает эту сталь предпочтительным выбором при переработке сильно наполненных материалов с высоким содержанием стекловолокна.

Сталь S7 используется там, где требуется сочетание высокой ударной вязкости с твёрдостью 54–58 HRC. Это типичный материал для выталкивателей, плоских выталкивающих пластин и других элементов, подверженных ударным нагрузкам при каждом цикле раскрытия формы.

Бериллиевая бронза и медные сплавы: нестандартные решения для теплоотвода

Хотя подавляющее большинство пресс-форм изготавливается из стали, существуют ситуации, когда металлурги рекомендуют использовать медные сплавы. Прежде всего это касается вставок в зонах с повышенным тепловым потоком — там, где стандартная система водяного охлаждения не справляется, а перегрев приводит к деформации или удлинению цикла.

Бериллиевая бронза (CuBe2) обладает теплопроводностью, в три-четыре раза превышающей теплопроводность стали, при твёрдости после термообработки до 36–40 HRC. Это позволяет создавать в критических зонах пресс-формы интенсивный теплоотвод и сокращать время охлаждения, что особенно актуально при высокооборотном производстве.

Компания «Металл-Сплит» использует вставки из бериллиевой бронзы при изготовлении форм для производства тонкостенной упаковки и деталей с тонкими оребрениями, где перегрев отдельных участков является хронической проблемой. Такие комбинированные решения несколько увеличивают стоимость оснастки, но резко повышают её производительность, что в итоге оказывается экономически выгоднее.

Влияние марки стали на ресурс пресс-формы

Одним из ключевых параметров любой пресс-формы является её ресурс — количество циклов, которое она способна отработать без потери точности и качества. Этот показатель напрямую зависит от марки стали, режима термообработки и условий эксплуатации.

Формы из незакалённой стали типа P20 при правильной эксплуатации выдерживают 500 000 — 1 000 000 циклов. Для среднесерийного производства это вполне достаточный ресурс, а относительно небольшая стоимость изготовления делает такую оснастку экономически привлекательной. Если же форма проектируется под многомиллионную серию, выбор делается в пользу закалённых сталей типа H13 с твёрдостью 48–52 HRC, которые без труда выдерживают 1 000 000 — 2 000 000 циклов и более.

Для прототипных и малосерийных форм (до 10 000–50 000 циклов) «Металл-Сплит» предлагает варианты из предварительно обработанных сталей пониженной твёрдости или даже из алюминиевых сплавов серии 7075. Такая оснастка значительно дешевле в производстве, её изготовление занимает меньше времени, а для тестовых партий или небольших серий она является оптимальным решением. Стоимость прототипных пресс-форм в нашей компании начинается от 40 000–50 000 рублей.

Термообработка как неотъемлемая часть производства

Какой бы качественной ни была исходная сталь, конечный результат во многом определяется правильностью проведённой термообработки. Именно термообработка «раскрывает» потенциал материала, формирует нужную микроструктуру и обеспечивает заданные механические свойства.

Для большинства инструментальных сталей, применяемых в пресс-формах, используется цикл закалка + отпуск. Закалка проводится с нагревом до аустенитизирующей температуры (для H13 это обычно 1020–1050°C) с последующим ускоренным охлаждением — в масле, в газе или на воздухе в зависимости от типа стали. Закалка формирует мартенситную структуру высокой твёрдости, однако вместе с ней возникают значительные закалочные напряжения. Для их снятия и обеспечения стабильности размеров проводится один или несколько циклов отпуска при температуре 180–600°C в зависимости от марки стали и требуемых свойств.

Ответственным этапом является контроль деформаций при термообработке. Пресс-формы — это изделия с высокоточными поверхностями, и малейшее коробление при закалке может привести к браку. «Металл-Сплит» сотрудничает с сертифицированными партнёрами в области термообработки, использующими вакуумные печи с газовым охлаждением — наиболее щадящий метод, обеспечивающий минимальные деформации. После термообработки все рабочие поверхности проходят финишное шлифование и, при необходимости, электроэрозионную и полировочную обработку для достижения окончательных размеров и качества поверхности.

Азотирование и нитроцементация: покрытия для продления ресурса

Помимо объёмной термообработки, рабочие поверхности пресс-форм нередко подвергаются химико-термической обработке — азотированию или нитроцементации. В результате этих процессов на поверхности металла формируется тонкий диффузионный слой с твёрдостью 900–1200 HV и более высокой износостойкостью и коррозионной стойкостью по сравнению с основным металлом.

Азотирование особенно эффективно для сталей с достаточным содержанием азотидообразующих элементов — хрома, молибдена, ванадия. Сталь H13, например, отлично поддаётся газовому и ионному азотированию. Глубина диффузионного слоя при стандартном режиме составляет 0,15–0,25 мм. Этого достаточно для существенного повышения стойкости к абразивному износу и воздействию коррозионно-активных расплавов.

Важно отметить, что азотирование не меняет точность рабочих поверхностей — размерных изменений практически нет, что позволяет проводить эту операцию уже после финишной механической обработки. Для пресс-форм под переработку стекловолоконных и минерально-наполненных пластиков азотирование рабочих поверхностей является не рекомендацией, а настоятельной необходимостью — без него износ матриц и пуансонов нарастает очень быстро.

Конструктивные особенности и описание производимых деталей

Производство пресс-форм в «Металл-Сплит» охватывает широкую номенклатуру изделий — от небольших одногнёздных форм для производства мелких пластиковых деталей до многотонных многогнёздных блоков для высокопроизводительного автоматического литья.

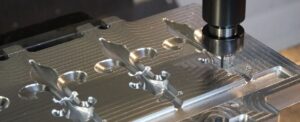

Матрицы и пуансоны — основные формообразующие элементы — изготавливаются с допусками на рабочие поверхности в диапазоне от ±0,01 до ±0,001 мм в зависимости от требований заказчика. Эти детали проходят полный цикл обработки: черновое фрезерование для снятия основного припуска, получистовая обработка для формирования геометрии с точностью до 0,05–0,1 мм, чистовое фрезерование и электроэрозионная обработка для финишного формирования сложных поверхностей, шлифование плоских опорных поверхностей, полирование рабочих полостей. Масса отдельных матриц может составлять от нескольких граммов до нескольких сотен килограммов — всё зависит от габарита изготавливаемой детали.

Плиты пресс-форм — несущие конструктивные элементы, к которым крепятся матрицы и пуансоны — изготавливаются, как правило, из конструкционных улучшаемых сталей типа 40Х или 45 либо из предварительно обработанной стали P20. Точность обработки плоских поверхностей плит составляет 0,01–0,02 мм на всю длину. Параллельность и перпендикулярность базовых поверхностей выдерживается с точностью до нескольких микрометров.

Направляющие колонки и втулки — элементы, обеспечивающие точное взаимное позиционирование половин формы при смыкании — изготавливаются из цементуемых сталей (ШХ15, 20ХН) или из подшипниковой стали с последующей закалкой до твёрдости 60–64 HRC. Точность изготовления этих деталей по диаметру составляет 5–10 мкм, что обеспечивает практически нулевой люфт и, соответственно, стабильное качество отливаемых деталей на протяжении всего ресурса формы.

Литниковые втулки, через которые расплав впрыскивается в полость формы, работают в условиях интенсивного абразивного и термического воздействия. Именно поэтому для их изготовления используются наиболее твёрдые и износостойкие марки — D2, H13, иногда с дополнительным азотированием или нанесением PVD-покрытий на основе нитрида титана.

Системы охлаждения — каналы для прохождения охлаждающей воды — сверлятся или фрезеруются непосредственно в теле матриц и плит. В сложных формах каналы охлаждения повторяют контур рабочей полости — так называемое конформное охлаждение, получаемое методом аддитивного производства или через специально изготовленные вставки. Правильно спроектированная система охлаждения позволяет сократить время цикла на 20–40%, что при массовом производстве означает огромную экономию.

Ценообразование: от чего зависит стоимость пресс-формы

Вопрос стоимости пресс-формы является одним из самых частых в переговорах с заказчиками. Однозначного ответа здесь нет — цена определяется совокупностью факторов, каждый из которых вносит свой вклад.

Прежде всего это габарит и масса оснастки. Небольшая одногнёздная форма для детали размером 50×50×30 мм весит несколько десятков килограммов и требует 30–80 машинно-часов на изготовление. Форма для крупного корпуса размером 500×400×300 мм может весить полтонны и потребовать 300–500 машинно-часов работы. Разница в цене — кратная.

Второй фактор — марка стали. Переход от P20 к H13 увеличивает стоимость заготовки в 1,5–2 раза и добавляет 20–30% к стоимости механической обработки, поскольку более твёрдый материал обрабатывается медленнее и требует более дорогостоящего инструмента.

Третий фактор — сложность геометрии. Простая прямолинейная полость обрабатывается значительно быстрее, чем сложная скульптурная поверхность с тонкими рёбрами, поднутрениями и сложными переходами. Количество гнёзд также напрямую влияет на цену: четырёхгнёздная форма в 3–4 раза дороже аналогичной одногнёздной.

Четвёртый фактор — требования к качеству поверхности. Полирование полости до зеркального блеска (Ra 0,02 мкм) — трудоёмкая ручная операция, которая может занять несколько десятков часов работы квалифицированного полировщика и прибавить к стоимости 15–30%.

Пятый фактор — наличие горячеканальной системы. Установка горячеканального коллектора с термоконтроллером увеличивает стоимость формы на 50 000–300 000 рублей в зависимости от числа точек впрыска и производителя горячего канала.

Ориентировочные стартовые цены на пресс-формы от «Металл-Сплит»: прототипная форма из алюминия или незакалённой стали для малой серии — от 40 000 рублей; стандартная одногнёздная форма из P20 для средней серии — от 80 000 рублей; одногнёздная форма из H13 с закалкой для крупной серии — от 150 000 рублей; многогнёздные формы (4–16 гнёзд) — от 250 000 рублей; крупногабаритная или особо сложная оснастка — по индивидуальному расчёту, стоимость может составлять 500 000–5 000 000 рублей и более.

Доставка по всей России: от Санкт-Петербурга до любой точки страны

Компания «Металл-Сплит» базируется в Санкт-Петербурге, однако наши заказчики работают по всей России — в Москве, Екатеринбурге, Самаре, Казани, Нижнем Новгороде, Новосибирске, Красноярске, Иркутске, Хабаровске, Владивостоке. Мы организуем доставку готовой оснастки любыми удобными для заказчика способами — автотранспортом через федеральные логистические сети, железнодорожными контейнерными перевозками для тяжёлых и крупногабаритных форм, авиаперевозками при необходимости срочной доставки.

Перед отправкой каждая пресс-форма тщательно упаковывается: рабочие поверхности покрываются антикоррозионным составом, детали фиксируются во избежание относительного смещения при транспортировке, форма помещается в деревянный ящик с мягкими прокладками. Такой подход полностью исключает повреждение оснастки в пути.

К каждой пресс-форме прилагается полный комплект документации: паспорт изделия с указанием использованных марок стали и режимов термообработки, результаты контрольных замеров, 3D-модель в форматах STEP/IGES, инструкция по эксплуатации и обслуживанию. Это особенно важно, поскольку в процессе эксплуатации форма может потребовать ремонта или изготовления сменных вставок — и наличие полной документации делает эту процедуру значительно проще.

Почему «Металл-Сплит» — надёжный партнёр для производства пресс-форм

За годы работы «Металл-Сплит» завоевал репутацию надёжного поставщика высокоточной оснастки для предприятий различных отраслей — автомобильной, электронной, медицинской, упаковочной, строительной. Наш производственный парк включает многоосевые обрабатывающие центры с ЧПУ ведущих мировых производителей, электроэрозионные станки для проволочной и прошивной обработки, координатно-измерительные машины для метрологического контроля готовых изделий.

Каждый заказ в нашей компании ведётся от эскиза до упаковки единой командой: конструктор, технолог, оператор ЧПУ, термист, полировщик. Такой подход исключает потерю информации между подразделениями и обеспечивает полное соответствие готового изделия требованиям технического задания. Средний срок изготовления стандартной пресс-формы средней сложности составляет 3–6 недель, сложной крупногабаритной оснастки — 8–14 недель.

Мы предлагаем гарантию на изготовленные пресс-формы и готовы взяться за гарантийный ремонт в случае выявления производственных дефектов. Кроме того, «Металл-Сплит» предоставляет услуги по техническому обслуживанию эксплуатируемых форм — полировке, восстановлению изношенных поверхностей, изготовлению сменных вставок и выталкивателей.

Заключение

Выбор правильной стали для пресс-формы — это не просто технический вопрос, это инвестиционное решение, которое определяет стоимость владения оснасткой на протяжении всего её жизненного цикла. Более дорогая сталь H13 вместо P20 может удорожить форму на 30–50%, но при этом удвоить её ресурс — а значит, снизить стоимость одной отливки и повысить рентабельность производства.

Компания «Металл-Сплит» из Санкт-Петербурга обладает всеми компетенциями и технологическими возможностями, чтобы подобрать оптимальный материал для вашей задачи, изготовить пресс-форму на высочайшем уровне точности и доставить её в любую точку России. Мы работаем прозрачно, соблюдаем договорные сроки и несём ответственность за качество каждого изготовленного изделия.

Если вы планируете разработку новой пресс-формы или ищете альтернативного поставщика для замены существующей оснастки — свяжитесь с нашими специалистами. Мы проведём бесплатный технический анализ вашего проекта, рассчитаем оптимальный материал и конструктивное решение, предоставим коммерческое предложение в течение 24 часов.
